液體硅膠的動(dòng)力粘度存在稠和稀之分，下來(lái)來(lái)解析下怎么選擇液體硅膠的粘度。

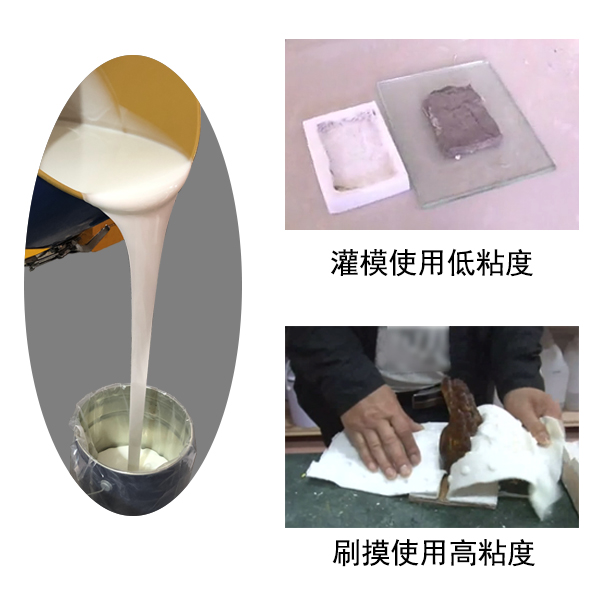

      一般做模具的時(shí)候有灌模和刷模的工藝，液體硅膠在灌模的時(shí)候要求硅膠粘度是比較稀的，而且選用的硬度也是偏軟的，模具硅膠液體硅膠硬度越低，粘度就越稀，容易灌注，加入固化劑以后它的粘度在15000-20000左右。那么問(wèn)題來(lái)了，為什么灌模選擇粘度低的液體硅膠來(lái)操作呢？一般要求灌模的工藝品，它的花紋比較精細(xì)，或者有些紋路的縱深是比較靠?jī)?nèi)而定，這個(gè)時(shí)候就要要求液體硅膠能夠留到紋理的內(nèi)部，起到深度復(fù)制的作用。 如果模具硅膠液體硅膠選擇的粘度是比較稠的話，液體硅膠在短時(shí)間內(nèi)是無(wú)法流到花紋的內(nèi)部，在操作時(shí)間30-40分鐘的情況下，硅膠會(huì)越變?cè)匠?，?dǎo)致液體硅膠還沒(méi)流到產(chǎn)品的內(nèi)部，就已經(jīng)開(kāi)始固化，無(wú)法很好的復(fù)制到更為精細(xì)的花紋。
      下面講下液體硅膠模具硅膠的刷模工藝，面對(duì)有不規(guī)則形狀棱角的產(chǎn)品，用灌模的方式去做硅膠模具，等硅膠模具固化后，是很難取模的。那么這個(gè)時(shí)候就要選擇用刷模的方式去開(kāi)模具，刷模時(shí)用的液體硅膠模具硅膠粘度一般在25000cps左右，因?yàn)槭怯妹⑷ピ诋a(chǎn)品的表面去涂刷硅膠，因此需要液體硅膠在產(chǎn)品上面不能表現(xiàn)出太好的流動(dòng)性。那如果選用粘度很稀的硅膠去做刷模，會(huì)發(fā)生什么狀況呢？當(dāng)液體硅膠模具硅膠粘度很稀去做刷模會(huì)使得硅膠在操作的時(shí)候流的到處都是，做刷模的操作技術(shù)人員需要很快的速度去操作，增加了操作師傅的技術(shù)難度，不好掌握。所以在刷模的時(shí)候，硅膠的粘度需要稠很多，這樣只要靠著毛刷的去把液體硅膠模具硅膠刷到產(chǎn)品的紋理里面。
       那么液體硅膠粘度低的話在新手操作的時(shí)候有什么好處呢?  總有些新手客戶做模具的時(shí)候是沒(méi)有真空機(jī)的，液體硅膠模具硅膠在灌模攪拌的時(shí)候會(huì)產(chǎn)生很多氣泡，這些氣泡如果不排除掉，等液體硅膠固化以后會(huì)存在硅膠模具的內(nèi)部，時(shí)間一長(zhǎng)會(huì)嚴(yán)重影響模具的使用壽命減低硅膠模具的性能。在新手客戶沒(méi)有真空機(jī)的情況下，粘度稀的液體硅膠模具硅膠就很好的解決這個(gè)問(wèn)題，稀的硅膠可以自行排泡，隨著固化時(shí)間的推移，硅膠模具內(nèi)部的大部分氣泡會(huì)排的比較干凈。
